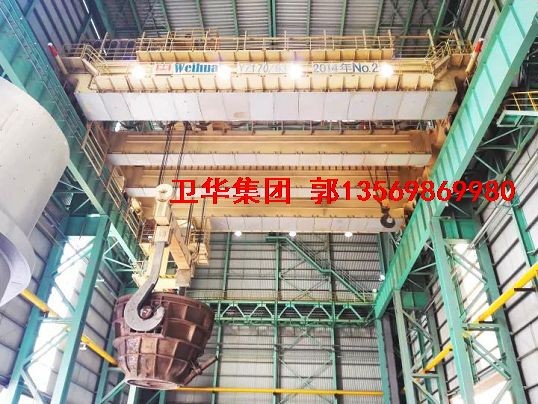

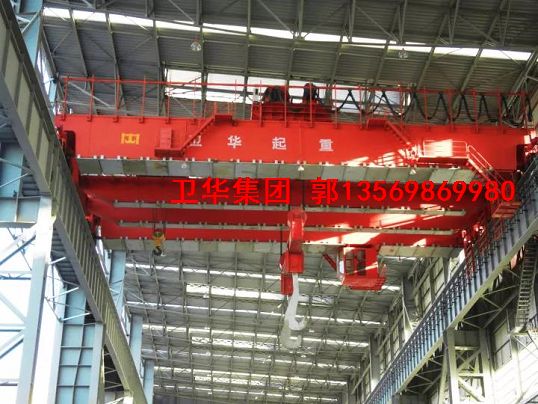

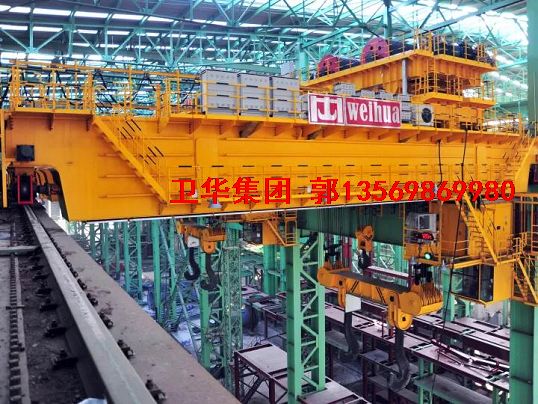

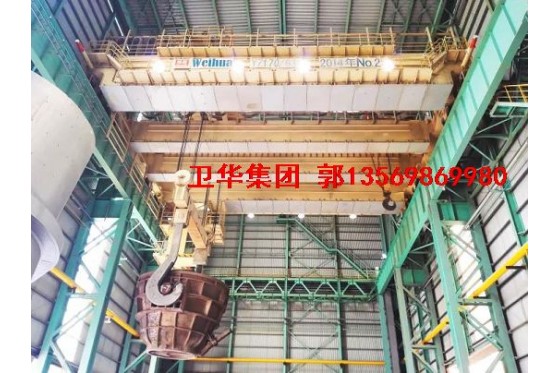

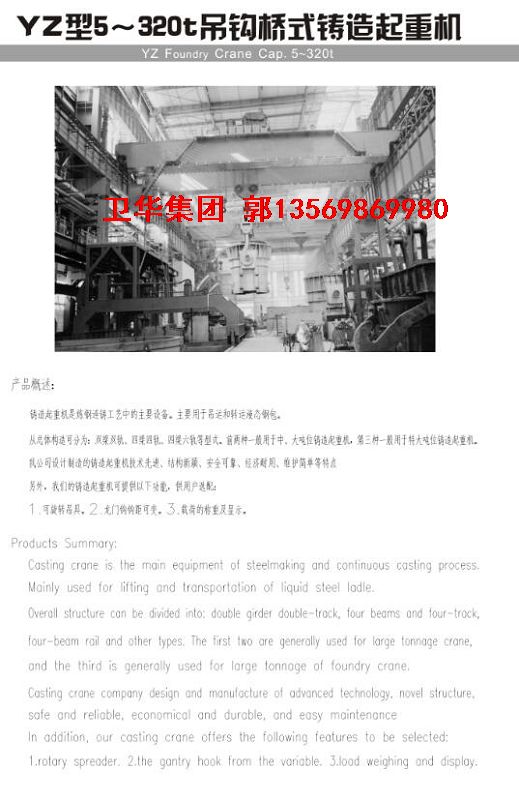

YZ型铸造起重机（铸造吊，冶金起重机，冶金吊）

1.   概述

1.1产品适用工况

型号：YZ型  起重量：5t-320t 跨度：10.5m-31.5m

卫华集团，河南卫华，YZ型铸造起重机（铸造吊，冶金起重机，冶金吊）在高温、高粉尘的恶劣环境中吊运液态金属，使用频繁，工作级别高。主要用于转炉加料跨向转炉兑铁水，在精炼跨将铁水吊运至精炼炉或在钢水跨将钢水吊运至连铸回转大包台上。

1.2主要结构特点

 YZ型铸造起重机（铸造吊，冶金起重机，冶金吊）根据总体构造可分为双梁双轨单小车、四梁四轨双小车、四梁六轨双小车等形式。

2.   主要设计、制造、检验标准

GB/T3811-2008         起重机设计规范

GB6067-85            起重机安全规程

GB/T5905-1986         起重机试验规范和程序

GB/T 10183-2005       桥式和门式起重机制造和轨道安装公差

GB/T 5972-2006        起重机械用钢丝绳检验和报废实用规范

JB/T4315-1997         起重机电控设备

JB/T7688.1-2008       冶金起重机技术条件 通用要求

JB/T7688.15-1999      冶金起重机技术条件铸造起重机

3.   主要技术参数

主要技术参数、外形尺寸详见方案设计图

4.   主要结构技术说明

4.1    桥架

4.1.1双梁双轨桥架

桥架为双梁形式，主要由主梁、端梁、电气室、司机室以及平台、梯子、栏杆等组成。

4.1.2四梁四轨桥架

桥架为四梁形式，主要由两根主主梁、两根副主梁、端梁、电气室、司机室以及平台、梯子、栏杆等组成。

4.2    司机室

司机室采用封闭保温型，钢化玻璃，舒适可调座椅，具有良好的视野，安装冷暖空调。

4.3    大车运行机构

大车运行机构采用四角分别驱动方案，四套驱动系统相互对称布置安装在桥架四角。

4.4    起升机构

4.4.1双梁双轨小车

小车由主起升机构、副起升机构、小车运行机构及小车架组成。

4.4.2四梁四轨小车

主小车由起升机构、小车运行机构及小车架组成。

因此，主起升机构满足《冶金起重机技术要求 铸造起重机》（JB/T7688.15-1999）主起升机构应有两套驱动系统，当其中一套驱动系统发生故障时，另一套驱动系统应能保证在额定起重量下完成一个工作循环。

副小车由起升机构、小车运行机构及小车架组成。

4.5    小车运行机构

小车运行机构采用两角分别驱动方案。由电动机、制动器、减速机和车轮组等组成。
