1.1 适用工况

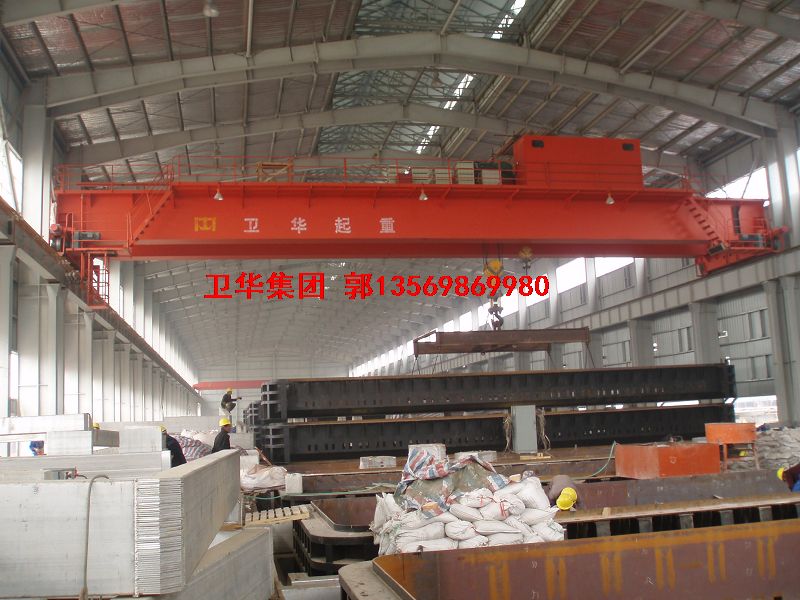

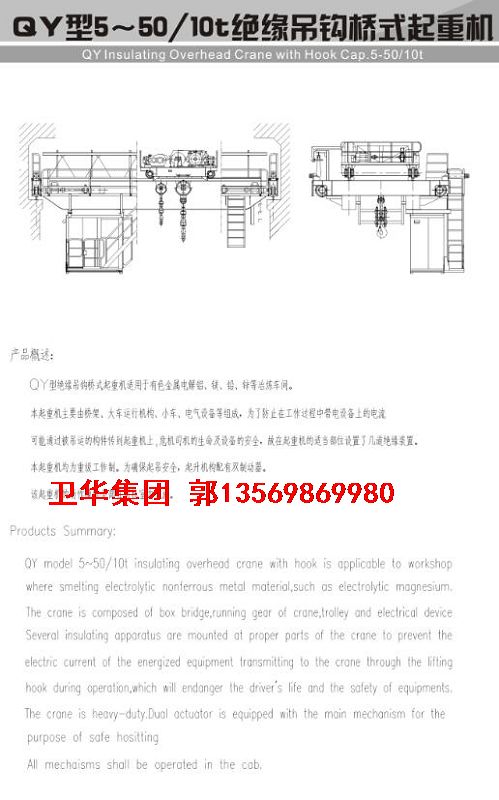

卫华集团，河南卫华QY型绝缘桥式起重机适用于冶炼铝、镁等电解有色金属设备的工厂，用于物料的吊运，设备的安装、检修。

型号：QY型     起重量：5t-50t

1.2 主要卫华集团，河南卫华QY型绝缘桥式起重机结构特点

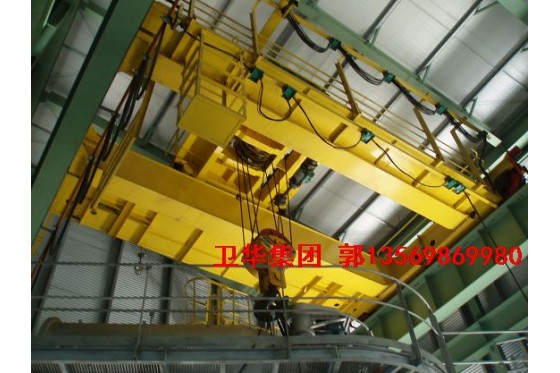

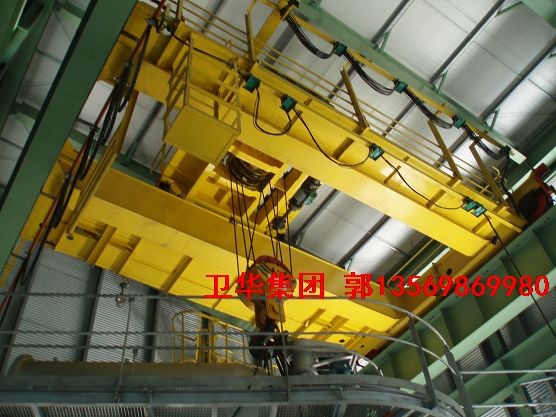

主要结构：本设备整机主要由桥架、大车运行、小车、司机室、电气设备组成。本起重机采用双梁双轨、卷扬单小车的结构型式。

起重机卷扬小车上设有主、副起升机构，各采用一套独立的传动系统。主、副起升机构既可独立完成吊运，又可协同完成翻转设备工作。

本起重机设有3道绝缘：吊钩与动滑轮组，起升机构与小车架，小车架与大车。

本起重机成熟可靠、操作方便、运行平稳、技术先进，是我公司多年来的成熟产品。

2 主要设计、制造、检验标准

1) GB/T 3811—2008    《起重机设计规范》

2) GB 6067—1985    《起重机械 安全规程》

3) GB/T 14405—1993   《通用桥式起重机》

4) GB/T 10183—2005   《桥式和门式起重机制造及轨道安装公差》

5) GB/T 5905—1986    《起重机试验规范和程序》

6) JB/T 4315—1997     《起重机电控设备》

7)GB/T 8907-1999       《绝缘桥式起重机  技术条件》

3 主要技术参数：以我方图纸为准

4 主要结构技术说明

4.1 桥架

桥架是起重机的主要受力构件，采用双梁双轨的结构形式，以主梁、端梁为主要受力件，辅以小车轨道、走台、栏杆、梯子等附属金属结构组成。

主梁为箱形结构，，主梁截面采用ANSYS有限元计算方法进行系统的分析计算，确保其具有足够的强度、刚度和整体稳定性。

4.2司机室

司机室是操作人员操纵起重机的工作场所，采用封闭式、钢化玻璃司机室。

4.3 大车运行机构

大车运行机构由车轮作为起重机的支承，采用两套独立的驱动系统对起重机进行分别驱动。

4.4 起升机构

主、副起升机构布置在同一小车架上，各设置独立的驱动装置，主、副起升机构既可独立完成吊运，又可协同完成翻转设备工作。

设置三道绝缘装置，且采用双制动从而使起升机构制动平稳、安全可靠。

4.5 小车运行

小车运行机构由4个车轮作为小车的支承，采用一套独立的驱动系统对小车进行集中驱动。
