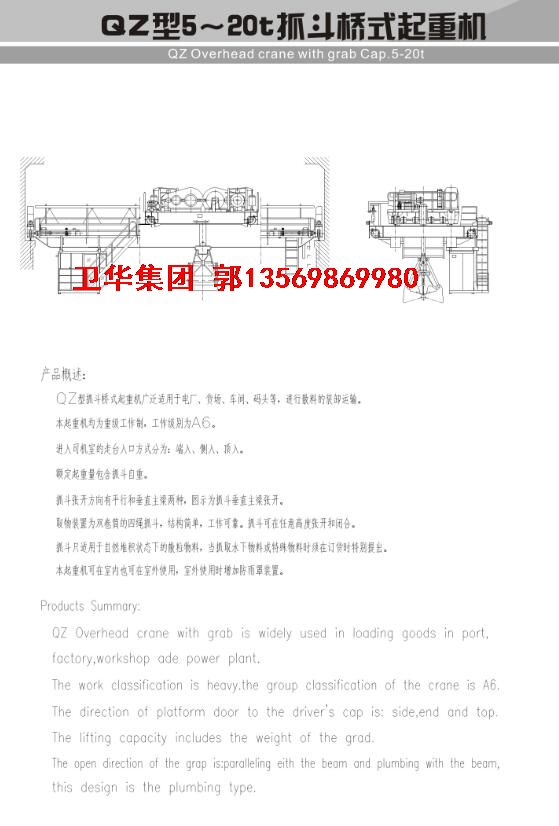

卫华集团，河南卫华QZ型抓斗桥式起重机（抓斗吊，电动双梁抓斗起重机）

1.1 适用工况

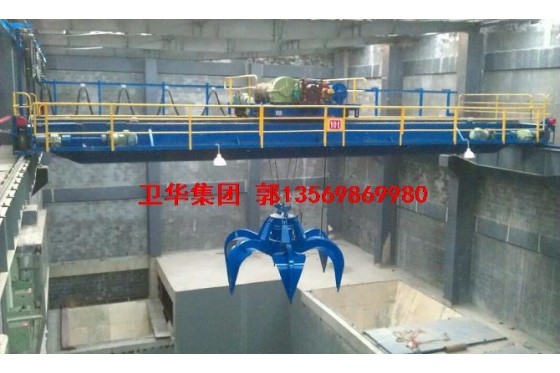

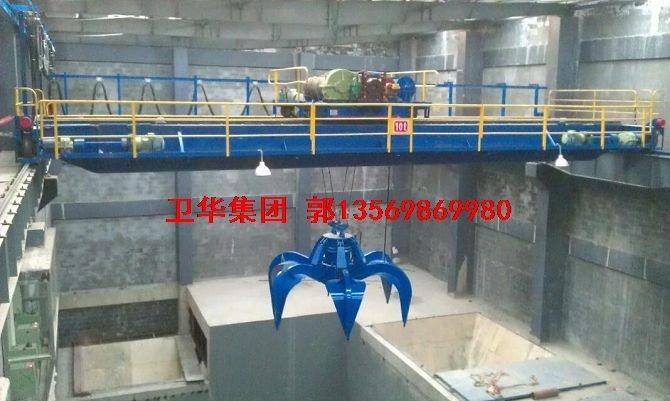

卫华集团，河南卫华QZ型抓斗桥式起重机（抓斗吊，电动双梁抓斗起重机）适用于冶金、建材、化工、煤炭等行业，在车间、库房或露天场地固定跨间从事矿石、炉渣、焦炭、煤、砂等散粒物料的装卸搬运作业。

1.2 主要结构特点

主要结构：本设备整机主要由桥架、大车运行、小车、抓斗、司机室、电气设备组成。

本起重机采用双梁双轨、卷扬单小车的结构型式。

起重机小车上设有两套卷扬机构，各采用双联卷筒，对称布置，分别操纵抓斗的支持绳和开闭绳，操作方便，作业稳定，生产率高。

本起重机成熟可靠、操作方便、运行平稳、技术先进，是我公司多年来的成熟产品。

2 主要设计、制造、检验标准

1) GB/T 3811—2008    《起重机设计规范》

2) GB   6067—1985    《起重机械 安全规程》

3) GB/T 14405—1993   《通用桥式起重机》

4) GB/T 10183—2005   《桥式和门式起重机制造及轨道安装公差》

5) GB/T 5905—1986    《起重机试验规范和程序》

6) JB/T 4315—1997     《起重机电控设备》

7)GB/T 6974-1986      《起重机械 名词术语》

8)GB/T 17908-1999     《起重机和起重机械 技术性能和验收文件》

9)GB/T 20303.5-2006    《起重机 司机室》 第五部分：桥式和门式起重

3 主要技术参数：按我公司图纸。

4 主要结构技术说明

4.1 桥架

桥架是起重机的主要受力构件，采用双梁双轨的结构形式，以主梁、端梁为主要受力件，辅以小车轨道、走台、栏杆、梯子等附属金属结构组成。

主梁为正轨箱形结构，主梁截面采用ANSYS有限元计算方法进行系统的分析计算，确保其具有足够的强度、刚度和整体稳定性。

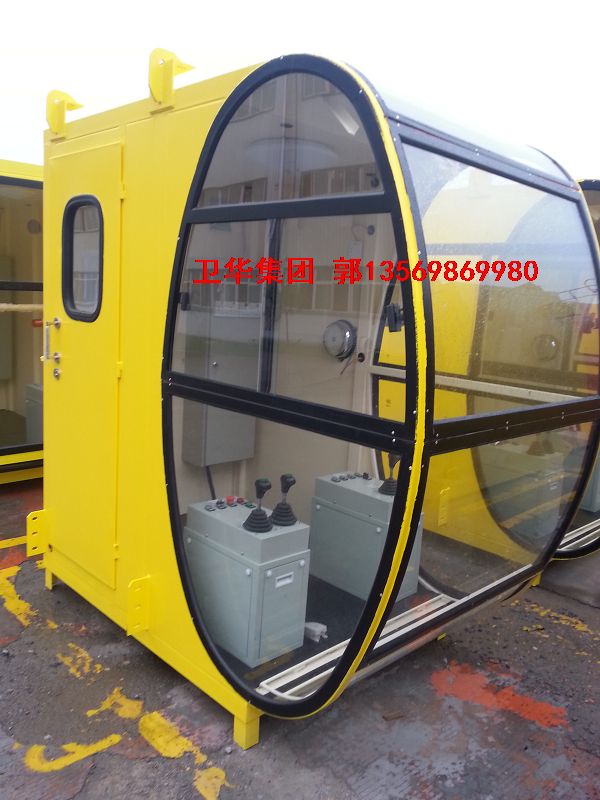

4.2司机室

司机室是操作人员操纵起重机的工作场所，采用钢化玻璃司机室。

4.3 大车运行机构

大车运行机构由车轮作为起重机的支承，采用两套独立的驱动系统对起重机进行分别驱动。

4.4 起升机构

起重机小车上设有两套卷扬机构，分别操纵抓斗的支持绳和开闭绳，操作方便，作业稳定，生产率高。

4.5 小车运行

小车运行机构由4个车轮作为小车的支承，采用一套独立的驱动系统对小车进行集中驱动。
